Heißverstemmsystem mit 3-fach Drehteller.

Das beschriebene Heißverstemmsystem mit einem 3-fach Drehteller ist eine hochentwickelte Anlage für die automatisierte Herstellung von Produkten durch Heißverstemmung. Hier ist eine detaillierte Beschreibung des Systems:

Nov 4, 2024 - 06:46 Updated: Nov 4, 2024 - 07:33
0 53
Heißverstemmsystem mit 3-fach Drehteller.

  1. Aufbau des Systems:

    • Table-Top Gerät mit einem Top-Gehäuse, in dem die Steuerung oben angeordnet ist, was eine kompakte und leicht zugängliche Bauweise ermöglicht.
    • Der Drehteller ist mit einem Lichtvorhang abgesichert, um die Sicherheit während des Betriebs zu gewährleisten.
    • Die Anlage besteht aus mehreren Bearbeitungsstationen, wobei jede Station spezifische Aufgaben erfüllt.

  2. Bearbeitungsstationen:

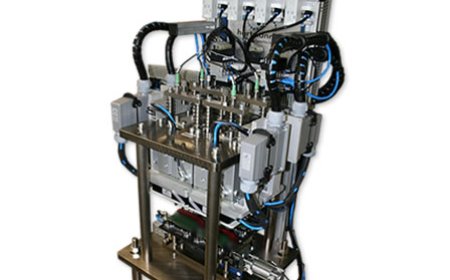

    • In der ersten Bearbeitungsstation wird das Produkt mit einem Mehrfach-Heißverstemmkopf bearbeitet. Dies ermöglicht eine effiziente und schnelle Fixierung der Leiterplatte in den Kunststoffkörpern.
    • In der zweiten Station erfolgt eine präzise Höhenmessung des verstemmten Produktes mittels taktilen Messsystem an bis zu 12 Positionen. Dadurch wird die Qualität der Verstemmung überprüft und sichergestellt, dass alle Teile korrekt montiert sind.

  3. Flexibilität und Plausibilitätskontrolle:

    • Das System ist so ausgelegt, dass unterschiedliche Bauteilaufnahmen und Heißverstemmköpfe daran betrieben werden können. Dies ermöglicht eine Anpassung an verschiedene Produktvarianten und Fertigungsanforderungen.
    • Über eine Codierung erfolgt bei einem Produktwechsel immer eine Plausibilitätskontrolle, um sicherzustellen, dass die eingesetzten Bauteilaufnahmen zu dem jeweiligen Heißverstemmkopf und der Messeinheit passen. Dadurch wird Fehler bei der Konfiguration vermieden und die Produktqualität sichergestellt.

  4. Integration in das Traceabilitysystem des Kunden:

    • Das System ist komplett in das Traceabilitysystem des Kunden integriert. Das bedeutet, dass alle relevanten Produktionsdaten, wie z.B. Prozessparameter, Qualitätsprüfungen und Produktionshistorie, erfasst und verfolgt werden können. Dadurch wird eine lückenlose Rückverfolgbarkeit der hergestellten Produkte gewährleistet.

Insgesamt handelt es sich um ein hochmodernes Heißverstemmsystem, das durch seine Flexibilität, Präzision und integrierte Traceabilityfunktionen eine effiziente und qualitativ hochwertige Produktion ermöglicht.
