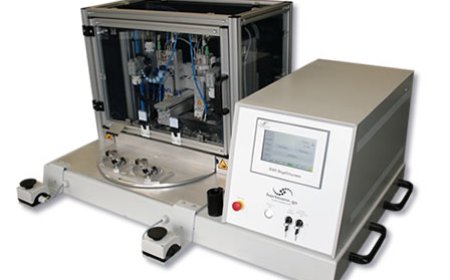

Bügellötsystem mit Drehteller in Desktop - Ausführung.

1. Drehteller mit Befestigungsmöglichkeiten für Bauteilaufnahmen: Der Drehteller hat einen Durchmesser von ca. 330 mm und bietet Platz für bis zu zwei Bauteilaufnahmen oder Werkstückträger. Während eine Bauteilaufnahme bestückt wird, kann die andere im Inneren der Anlage bearbeitet oder gelötet werden.

2. Elektromotorischer Antrieb des Drehtellers: Der Drehteller wird elektromotorisch über ein Treibrad angetrieben und kann mittels Zweihandtaster gesteuert werden. Der Teller wird automatisch arretiert, wenn der Lötprozess startet.

3. Umhausung in unterschiedlichen Ausführungen: Die Umhausung des Systems ist in verschiedenen Ausführungen verfügbar, wie z.B. ESD Acrylglas oder Profilumhausung mit Tür.

4. Lötbügelaufhängung in halbkardanischer Ausführung: Die Lötbügelaufhängung ermöglicht einen optimalen koplanaren Andruck des Lötbügels auf der Lötstelle, insbesondere für flache Lötstellen. Für Litzen- oder Kabellötungen kommt eine Präzisions-Schlittenführung zum Einsatz.

5. Schnellwechselsystem für den Lötbügel: Ein Schnellwechselsystem mit Steckverbinder und pneumatischer Hubvorrichtung ermöglicht einen schnellen Austausch des Lötbügels in weniger als 2 Minuten.

6. Aktive Luftkühlung des Lötbügels: Am Ende der Lötphase erfolgt eine aktive Luftkühlung des Lötbügels.

7. Redundantes Temperaturüberwachungssystem für den Lötbügel: Das System verfügt über ein redundantes bzw. doppelt ausgeführtes Temperaturüberwachungssystem für den Lötbügel, einschließlich eines zusätzlichen Temperaturfühlers.

8. Anlagensteuerung über Standard SPS mit Bedienfeld: Die Anlagensteuerung erfolgt über eine Standard SPS mit Bedienfeld. Kundenspezifische Anpassungen und Integration weiterer Funktionen sind problemlos möglich.

9. Vielseitige Einstellparameter für das Lötprofil: Das System bietet vielseitige Einstellparameter wie Heizprofil, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphase, Abhebetemperatur und die Speicherung unterschiedlicher Produkt- und Parametersätze.

10. Umfangreiche Zusatzfunktionen: Für das Standardsystem sind verschiedene Zusatzfunktionen verfügbar, darunter kundenspezifische Bauteilaufnahmen, permanente Kraftmessung und -überwachung des Lötprozesses, Wegemesssystem zur Messung der Bauteilhöhe und Einschmelzwege, Flussmittelauftragssysteme, Kamera & Monitor zur Unterstützung des Bedienpersonals, Datenkommunikation und Datenspeicherung sowie Fernwartungskomponenten für den Diagnose- und Programmierzugriff auf die Anlagensteuerung.

11. Weitere Merkmale: Das System verfügt über einen Druckluftanschluss von ca. 5 BAR, eine Not-Aus Funktion und ist CE gekennzeichnet.

Insgesamt bietet das Bügellötsystem eine umfangreiche Palette an Funktionen und Anpassungsmöglichkeiten für eine präzise und effiziente Lötung von Bauteilen.
