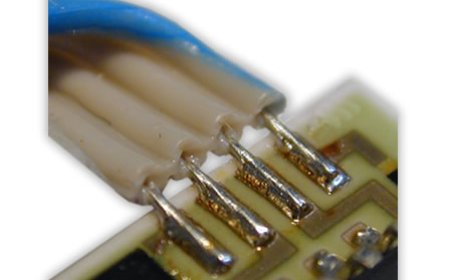

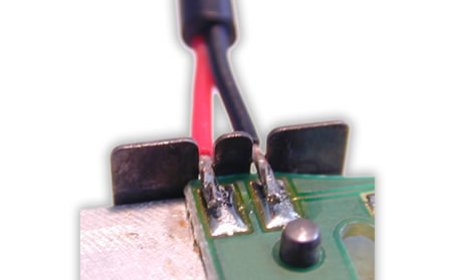

Bügellötung von Flachbandkabeln auf Aluminiumoxid-Leiterplatten mit profilierten Lötbügeln.

Details der Bügellötung:

• Verfahren:

  • Beim Bügellöten wird ein profilierter Lötbügel verwendet, um die Leiter des Flachbandkabels auf den Lötpads der Aluminiumoxid-Leiterplatte zu fixieren und durch Wärmeeintrag zu verlöten. Der Lötbügel sorgt für eine präzise Ausrichtung der Litzen und verbessert gleichzeitig den Wärmeeintrag.

• Einsatz eines profilierten Lötbügels:

  • Der profilierte Lötbügel ist speziell für diese Anwendung ausgelegt und bietet eine bessere Wärmeübertragung im Vergleich zu herkömmlichen flachen Lötbügeln. Dies sorgt für eine effizientere Lötverbindung, da die Wärme gezielt und gleichmäßig auf die Kontaktstellen verteilt wird.
  • Die Profilierung des Lötbügels wird produktspezifisch angepasst, sodass sie optimal auf den jeweiligen Leiterquerschnitt abgestimmt ist. Dies führt zu einer verbesserten Passgenauigkeit und Lötqualität.

• Flexible Anpassung des Lötbügels:

  • Die Anzahl der Profilierungen auf dem Lötbügel kann frei gewählt werden, um die spezifischen Anforderungen des Flachbandkabels und der Leiterplatte zu erfüllen.
  • Zusätzlich können unterschiedliche Profilformen und -größen verwendet werden, um Leitungen mit verschiedenen Querschnitten gleichzeitig in einem Arbeitsschritt zu verlöten. Diese Flexibilität reduziert den Aufwand und die Zeit in der Produktion.

• Vorteile der Bügellötung:

  • Die Profilierung ermöglicht eine optimale Positionierung der Litzen auf den Lötpads, was zu einer präzisen und stabilen Lötverbindung führt.
  • Der verbesserte Wärmeeintrag sorgt für eine höhere Prozesssicherheit und eine gleichmäßige Lötverbindung, auch bei empfindlichen Materialien wie Aluminiumoxid.
  • Durch die Anpassbarkeit des Lötbügels können mehrere Leiter mit unterschiedlichen Querschnitten in einem einzigen Arbeitsschritt verlötet werden, was die Effizienz des Lötprozesses deutlich erhöht.

• Einsatzgebiete:

  • Dieses Verfahren eignet sich besonders für anspruchsvolle Lötprozesse, bei denen verschiedene Leitungsquerschnitte und empfindliche Materialien wie Aluminiumoxid-Leiterplatten zum Einsatz kommen.
  • Es wird häufig in der Elektronikindustrie verwendet, insbesondere dort, wo eine präzise und zuverlässige Lötung erforderlich ist, wie bei der Verbindung von Flachbandkabeln mit Leiterplatten.

Die Bügellötung mit einem profilierten Lötbügel stellt eine effiziente und flexible Lösung dar, um stabile und präzise Lötverbindungen zwischen Flachbandkabeln und Aluminiumoxid-Leiterplatten zu realisieren. Die produktspezifische Anpassung des Lötbügels und die Möglichkeit, Leiter unterschiedlicher Querschnitte in einem Arbeitsschritt zu bearbeiten, machen dieses Verfahren besonders für komplexe Anwendungen geeignet.
